Espacio expositivo Plegable


Una Arquitectura que experimenta con las nociones de diseño de Alta costura pero que busca ser tan fácil de llevar y poner como el Pret-a-porter.



Totem en Bronce Castellana 41




El último encargo realizado se está empezando a construir !
En breves lo veremos en una de las calles más importantes de la capital!!






         ESCUELA DE ARQUITECTURA EN BASEL
        RESIDENCIA UNIVERSITARIA BASEL






















Iluminación


Presento a continuación el diseño de una lámpara que genera ambientes cambiantes y relajantes.













...y llegó el día



























Encontrando soluciones!!!


Cajas pantalla!! La Decisión definitiva!

Tras las últimas investigaciones y el consejo tanto de JM como de  la profesora M Dolores

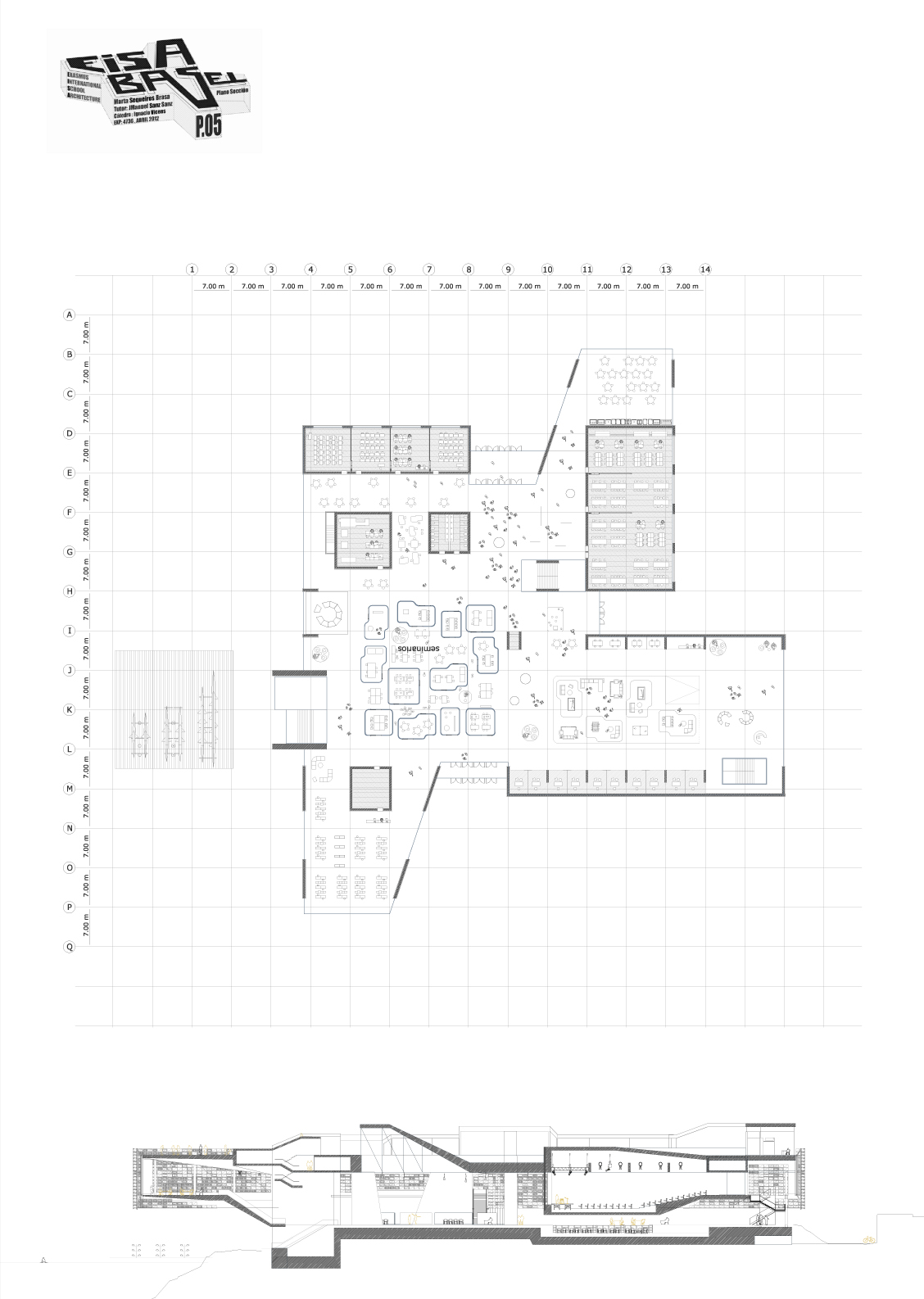

Creo que ya no puede estás más encajadísima la planta baja!!Y mucho más coherente con la idea



Opción 1 hormigón : Responde a la idea de piel estructural, que alberga las instalaciones, Apoyada en pantallas de hormigón armado, para así liberar la zona central. Estaría formada por una estructura isótropa, constituida por un entramado bidireccional de vigas de hormigón, que sirve de planta técnica (cubierta). De esta forma se refuerza la idea de las cajas  que son directamente estructura y muros que albergan instalaciones.





















Opción 2 metal:  la banda que agrupa el aula del voladizo y aula colgante, deberían funcionar de manera independiente por sus solicitaciones especiales. Así que propongo una estructura metálica principal, a modo de viga Vierendel, que agrupa esta banda. El resto de la estructura sería un sistema de cerchas metálicas unidireccionales (cubierta) que apoyarían en los pilares situados en perímetro, liberando así la zona central.




Finalmente me quedo con la primera de hormigón y losa tras haber tenido una Tutoría con la profesora MDolores y haberle consultado a JM
Y estoy replanteando y reajustando el proyecto .

NOVEDADES:
Libertad para hacer el lucernário que quiera ya que salvo la luz entera!
Me he liberado de pilares ya que el proyecto pedía mayor libertad en este aspecto y que debido al pandeo al aumentar la altura no era la solución adecuada
La residencia tendrá una estructura independiente más ligera que se apoya en la cubierta. Esto potencia la sensación de que la universidad y la residencia sean 2 mundos distintos


De esta manera  y tras la corrección con Cristina se reabre el dilema de los lucernarios

 Opción A Algo inmatérico y no transitable a modo de invernadero (demasiada superficie expuesta aunque podría pensarse en algún sistema parecido al de las escamas que genere Transparencias distintas)
Opción B Puntos de luz dispersos por la cubierta
Opción C Un gran gesto que podría  además utilizarse en cubierta como pista de skate



En cualquier caso A la cubierta convendría darle más uso para que no sea una gran superficie vacía así que cuando realice los cambios que me propuso Cristina en las viviendas y revise el tema de la plaza me decantaré por opción B o C creo. En el tema lucernario siempre ha habido división de opiniones y yo no lo tengo claro tampoco. Habrá que madurarlo un poco más.





escamas






Esta es una aproximación al fotomontage final. La idea es que tuviera más que ver con la foto de abajo. Esto lo conseguiré girando casi todas las escamas y con un mejor render en el que los reflejos del vidrio se perciban más. Además este fotomontage tiene algún error de perspectiva.. las personas son grandes y no está bien encajada la fuga del voladizo.
En cualquier caso sería mucho mejor que se viese un poco más el edificio así que cuando me funcione el archivo del 3d repetiré el render .


Las escamas son practicables para adaptarse a los cambios climáticos a lo largo del año.
En esta imagen las de abajo están giradas y darían una sensación mayor de escamas y una vibración de la fachada  muy interesante además de orientarse mejor para la captación de las células fotovoltáicas.
